加工中心廠家關于M1750平面磨床的介紹:
M1750平面磨床簡介如下:
?M1750平面磨床?是一種高性能的磨床，具有以下特點和規格：
- ?包裝箱外形尺寸?：長×寬×高為735×220×285 cm 和 935×220×285 cm。
- ?機床凈重?：約12000 kg 和約14500 kg。
M1750平面磨床的設計旨在提供高效、精確的磨削加工，適用于各種需要高精度加工的領域。它的規格和重量表明，這是一臺適合處理大型工件的高端磨床，能夠滿足工業生產中對精度和效率的嚴格要求。
M1750平面磨床參數如下:
| 主要技術規格 | 單位 | M7150×30 | M7150×40 | |
| 工作臺 | 工作臺尺寸 (寬×長) | mm | 500×3000 | 500×4000 |
| 磨削工件的尺寸 (寬×長×高) | mm | 500×3000×600 | 500×4000×400 | |
| 工作臺縱向移動量 (液動) | mm | 200-3100 | 300-4100 | |
| 工作臺速度 (無級調速) | m/min | 3-25 | 3-25 | |
| 工作臺T形槽數 | 3 | 3 | ||
| T形槽寬度 | mm | 22 | 22 | |

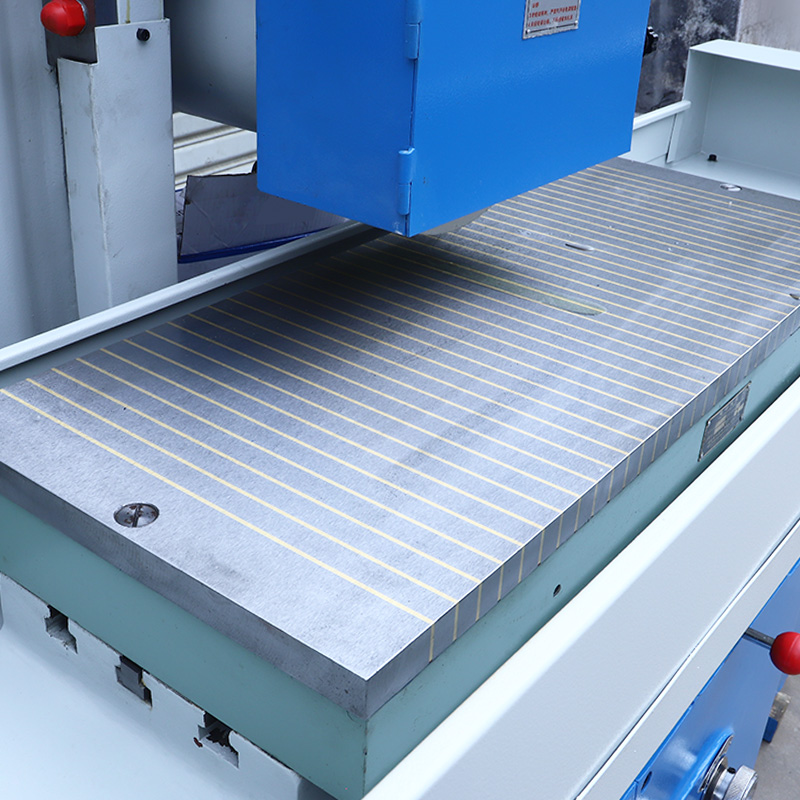

| 工作臺負載量 (含電磁吸盤) | kg | 2340 | 3000 | |
| 磨頭 | 磨頭移動量橫向 (手動及液動) | mm | 550 | 550 |
| 磨頭橫向進給 (無級調速) 連續 斷續 |
m/min mm/次 |
0.5—2.5 3—30/stroke of table |
0.5 N 2.5 3—30/stroke of table |
|
| 手柄每轉磨頭進給量 橫向 垂直 |
mm mm |
3 0.175 |
3 0.5 |
|

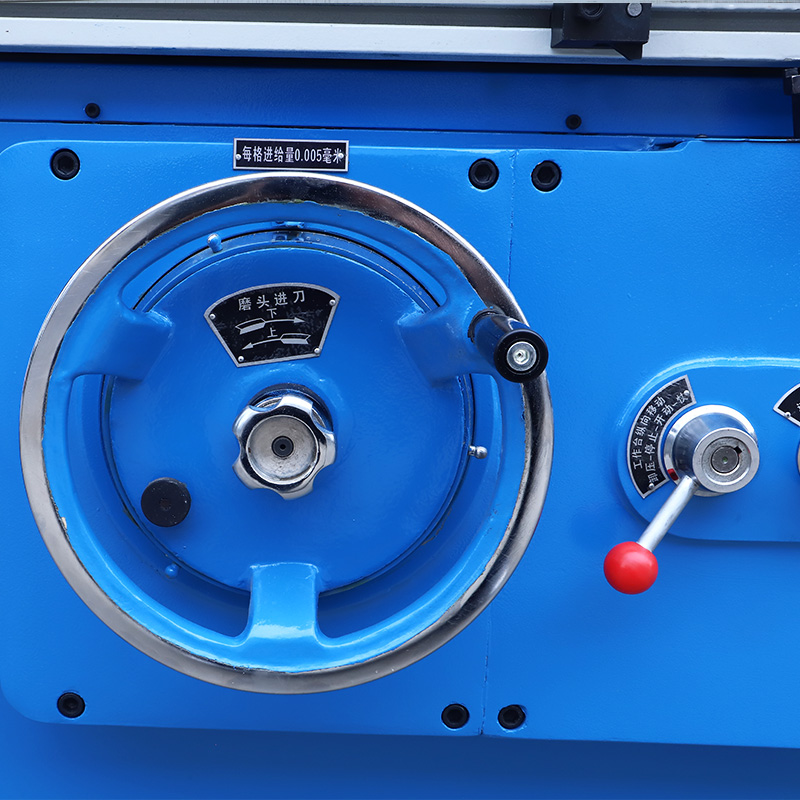

| 垂直進給手輪刻度值 | mm | 0.005 | 0.005 | |
| 砂輪尺寸f外徑×寬度×內徑) | mm | φ400×63×φ203 | φ400×63×φ203 | |
| 磨頭快速升降速度 | mm/min | 241 | 310 | |
| 電機功率 | 設備總?cè)萘?/td> | kVA | 30 | 30 |
| 磨頭電動機功率 轉速 |
kw r/min |
9 1440 |
9 1440 |
|
| 液壓泵電動機功率 轉速 |
kw r/min |
11 1440 |
11 1440 |
|
| 工作精度 | 加工表面對基面的平行度 | mm | 300：0.008 | 300：0.008 |
| 工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | |
| 整機參數 | 機床外形尺寸 (長×寬×高) | μm | 8600×2350×2600 | 10600×2100×2280 |
| 包裝箱外形尺寸 (長×寬×高) | cm | 735×220×285 | 935×220×285 | |
| 機床凈重 | kg | 約12000 | 約14500 | |
M1750平面磨床的設計旨在提供高效、精確的磨削加工，適用于各種需要高精度加工的領域。它的規格和重量表明，這是一臺適合處理大型工件的高端磨床，能夠滿足工業生產中對精度和效率的嚴格要求。
?技術規格?包括兩種規格，分別是M7150×30和M7150×40，對應不同的工作臺尺寸和磨削工件尺寸。
?工作臺尺寸?為500×3000mm和500×4000mm，適應不同的加工需求。
?磨削工件的尺寸?范圍廣泛，最大可達500×4000×400mm，滿足大型工件的加工需求。
?工作臺縱向移動量?為200-3100mm和300-4100mm，提供靈活的工作臺移動范圍。
?工作臺速度?支持無級調速，范圍為3-25m/min，適應不同的加工速度需求。
?T形槽數?為3，提供穩定的工件固定功能。
?工作臺負載量?（含電磁吸盤）分別為2340kg和3000kg，滿足不同重量工件的加工需求。
?磨頭移動量橫向?為550mm，確保磨削的精確性。
?磨頭橫向進給?支持無級調速，提供連續或斷續進給方式，滿足不同的加工要求。
?磨頭快速升降速度?為241mm/min和310mm/min，提高工作效率。
?電機功率?和?工作精度?也達到了高標準的要求，確保加工質量和效率。
?整機參數?包括機床外形尺寸和包裝箱外形尺寸，以及機床凈重，便于安裝和運輸。
M1750平面磨床在加工大型工件時的穩定性、效率和質量，滿足各種精密加工的需求?
