加工中心廠家關于TCK550車銑復合的介紹:
TCK550車銑復合簡介如下:

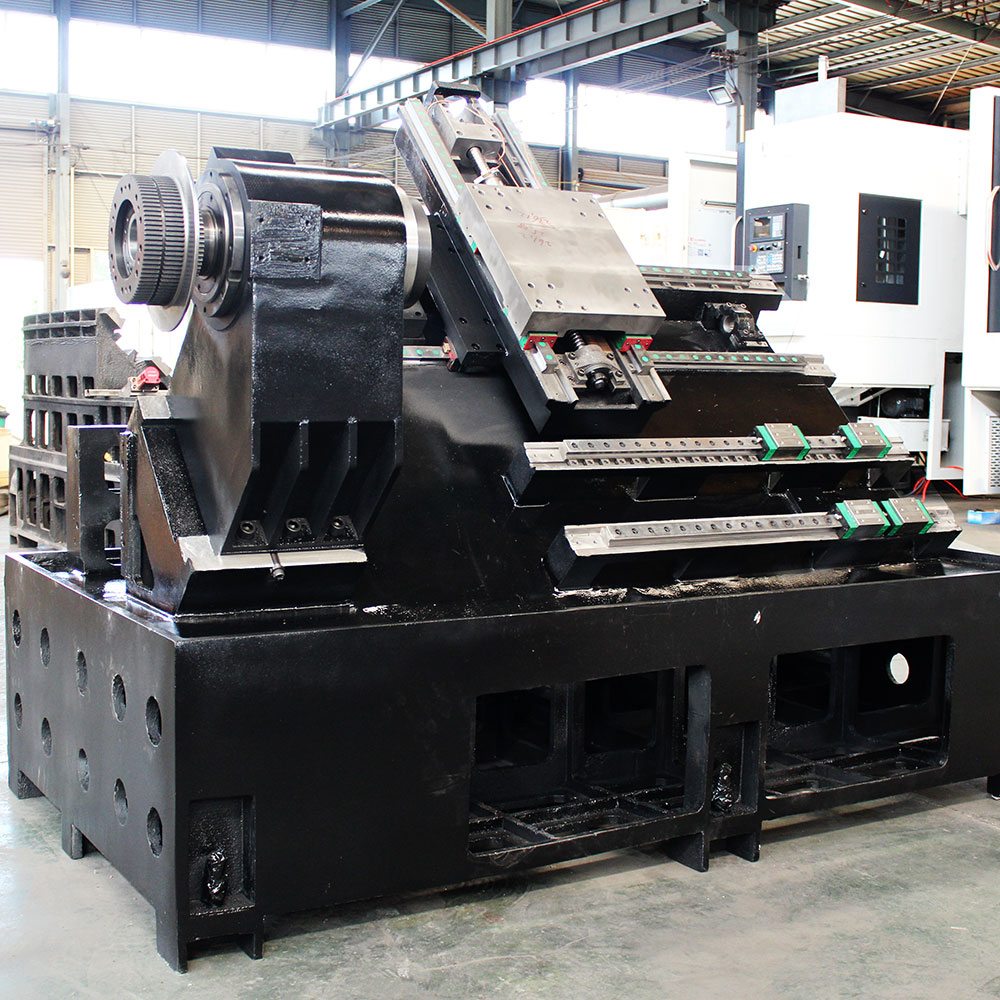

TCK550車銑復合加工中心是一款臥式數控機床，其布局形式為臥式，這意味著它的工作臺或工件臺是水平的，適合進行各種臥式加工操作。這種布局形式使得TCK550特別適合進行軸類、盤類零件的加工，包括車削螺紋、圓弧、圓錐及回轉體的內外曲面等。此外，TCK550的設計考慮了主軸、床身、尾座等部件的剛度匹配，大大提高了整機的剛性，確保了重切時的穩定性，從而保證了高精度的加工質量。這種機床特別適合汽車、電機、軸承、液壓等行業對旋轉體類零件進行高效、大批量、高精度加工時采用?。
TCK550車銑復合參數如下:
| 項目 | 單位 | 技術參數 | |
| 工作范圍 | 床身上最大旋轉直徑 | ㎜ | Φ600 |
| 溜板上最大回轉直徑 | ㎜ | Φ400 | |
| 最大加工直徑 | ㎜ | Φ500 | |
| 最大工件長度 | ㎜ | 500 | |
| 主軸 | 主軸最高轉速 | r/min | 3500 |
| 主軸跳動 | ㎜ | 0.008/300 | |
| 主軸通孔直徑 | ㎜ | φ65 | |
| 棒材容徑 | ㎜ | φ50 | |
| 液壓卡盤 | 寸 | 8 | |
| 主軸電機功率 | kw | 7.5 | |
| 行程 | X軸行程 | ㎜ | 400 |
| Z軸行程 | ㎜ | 550 | |
| 進給 | X軸快速移動 | m/min | 20 |
| Z軸快速移動 | m/min | 20 | |
| 切削進給 | ㎜/min | 1-5000 | |
| 尾座 | 尾座行程 | mm | 3500 |
| 套筒行程 | mm | 120 | |
| 套筒錐度 | MT5 | ||
| 尾座進給方式 | 液壓 | ||

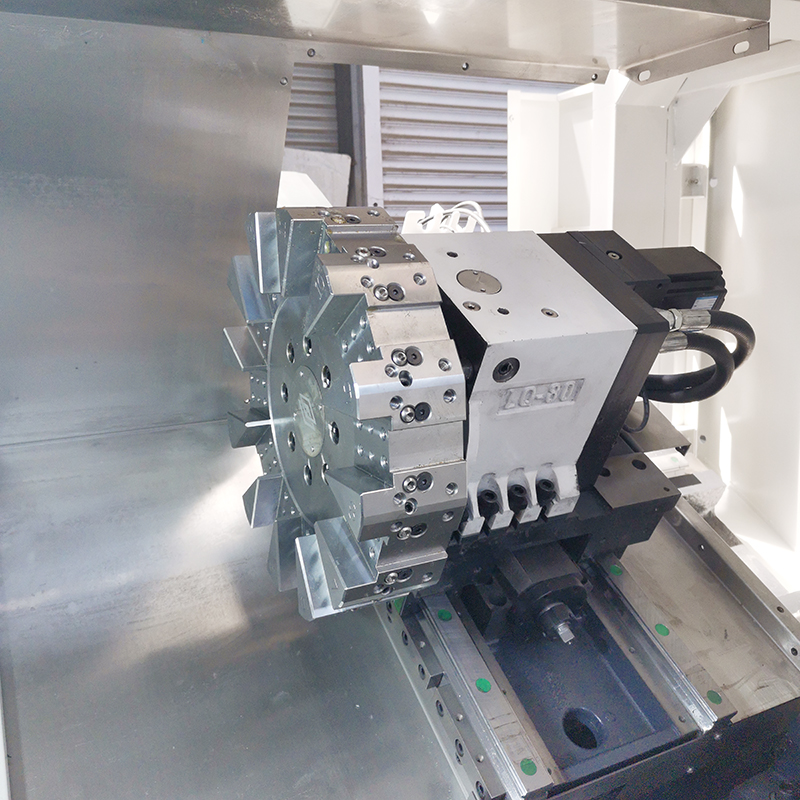

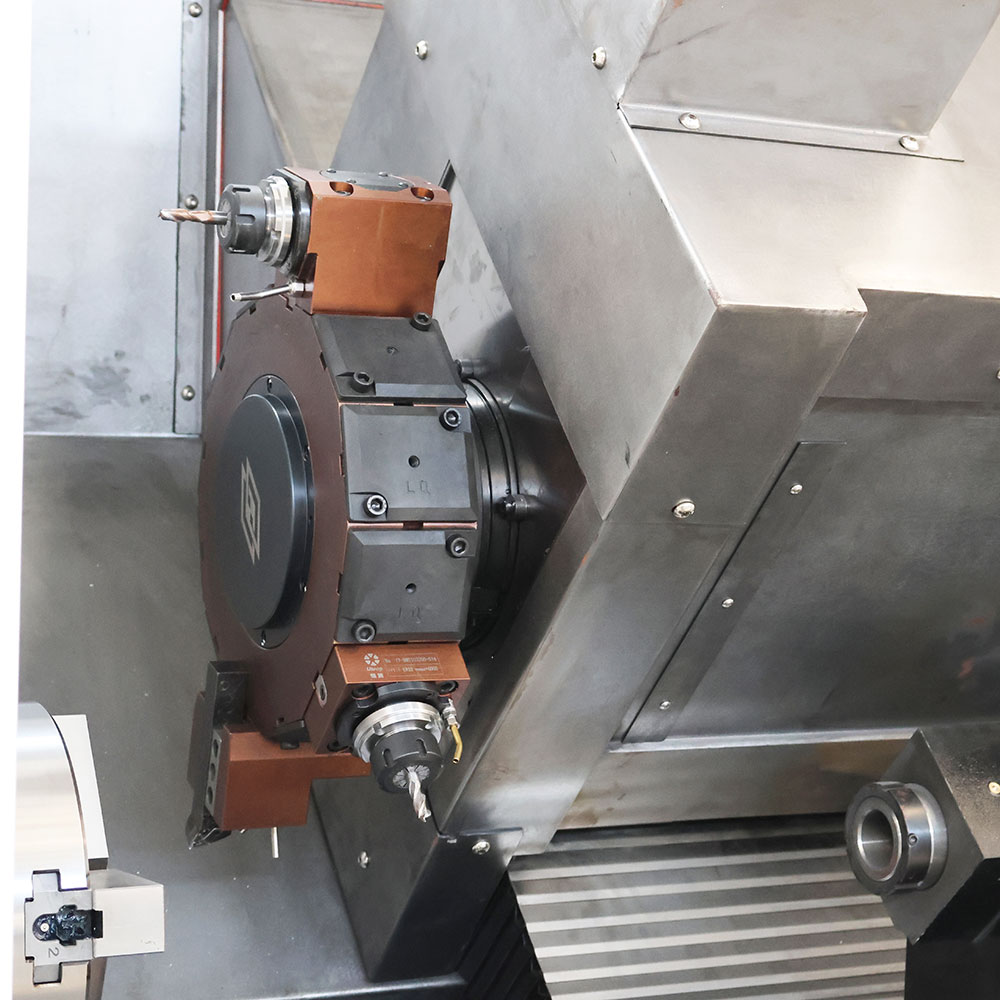

| 刀塔 | 刀塔 | BMT45 12工位動力刀塔 | |
| 刀塔電機功率 | Kw | 2.2 | |
| Y軸行程 | mm | ±45 | |
| 精度 | 定位精度 | ㎜ | ±0.005/300 |
| 重復定位精度 | ㎜ | 0.008 | |
| 其他 | 機床重量 | ㎏ | 3800 |
?TCK550車銑復合加工中心?是一種數控機床，它結合了車削和銑削的加工工藝，實現了一臺機床的多種功能。這種機床的設計旨在提高加工效率和加工精度，通過在一次裝夾中完成多個加工工序，從而縮短產品制造工藝鏈，減少裝夾次數，提高生產效率。TCK550車銑復合加工中心具有以下特點和優勢：
多功能性?：TCK550車銑復合加工中心相當于一臺數控車床和一臺加工中心的結合，能夠?qū)崿F(xiàn)車削和銑削等多種加工方式，滿足復雜的零件加工需求。
?提高生產效率?：通過一次裝夾完成多個加工工序，減少了由于裝夾改變導致的生產輔助時間，同時也減少了工裝卡具制造周期和等待時間，顯著提高了生產效率。
?提高加工精度?：減少裝夾次數意味著減少了因多次裝夾導致的精度損失，從而提高了加工精度。
?適應性強?：TCK550車銑復合加工中心適用于各種復雜零件的加工，特別是那些需要多種加工步驟才能完成的零件，如汽車、機械、模具等行業中的零部件。
?技術先進?：采用先進的數控技術，能夠?qū)崿F(xiàn)高精度的位置控制和復雜的加工路徑規劃，滿足現代制造業對高質量、高效率的需求。
TCK550車銑復合加工中心的設計和制造考慮了多種因素，包括機床的結構設計、刀具選擇、控制系統等，以確保在保證質量的同時提高生產效率。此外，它還具備較高的靈活性和可擴展性，能夠適應不斷變化的市場需求和技術進步?。
?TCK550車銑復合機床的特點主要包括高精度內置主軸、自由移動的操作面板、適用于生產各種小零件和復雜零件的批量生產、高速加工和多樣化加工能力，以及特別適合細長復雜的工藝一次加工成型，可配置自動送料裝置以提高效率。?
TCK550車銑復合機床的設計旨在提高生產效率和加工精度，通過采用高精度內置主軸和自由移動的操作面板，這種機床能夠顯著提高操作效率。它主要生產各種小零件和復雜零件，特別適合于高速加工和多樣化加工需求，能夠配置自動送料裝置，進一步提高了生產效率。此外，這種機床特別適合細長復雜的工藝，可以在一次加工中成型，減少了裝夾次數和生產輔助時間，從而縮短了產品制造工藝鏈，提高了生產效率和加工精度?12。
TCK550車銑復合機床還具有高靈活性，可以根據不同的加工需求靈活調整加工工藝和參數，適用于各種不同類型的零件加工。這種機床將車床和銑床的功能整合在一起，減少了設備的數量和占地面積，節省了空間。同時，它采用了全封閉的防護罩，提高了操作人員的安全性，有效防止了切屑和冷卻液的飛濺?
cnc加工中心廠家介紹TCK550車銑復合適用于復雜異型產品的加工，特別是在航空航天零件的加工中,適用于生產各種小零件和復雜零件的批量生產、高速加工和多樣化加工能力，以及特別適合細長復雜的工藝一次加工成型，可配置自動送料裝置以提高效率。?
