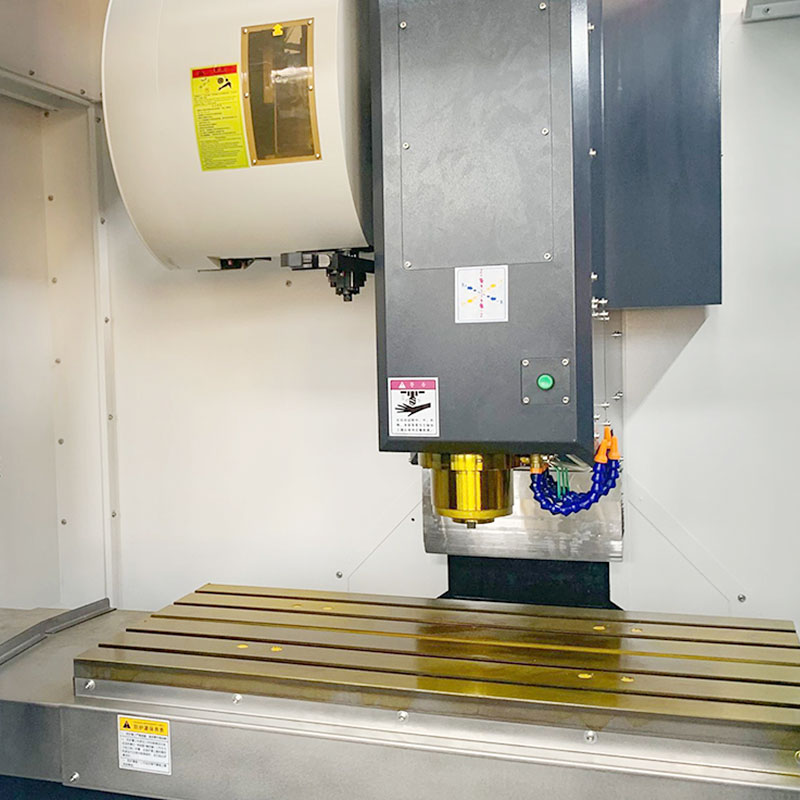

加工中心廠家關于VMC1580加工中心的介紹:
1580加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構
1580加工中心的X、Y、Z三軸伺服控制半閉環式立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序，適用于機械加工及模具制造領域。機身及主要構件均為高強度鑄鐵,金相組織穩定，確保機床長期使用的穩定性；
立柱底部為A字型橋跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；X、Y為線性導軌，Z向?yàn)榫匦螌?dǎo)軌；采用高速、高精度、高剛性主軸單元，采用集中間歇式自動潤滑系統，機床外防護采用全封閉結構設計，安全可靠
| 主要技術參數 | 單位 | VMC1580 | VMC1690 | VMC1890 |
| X軸行程 | mm | 1600 | 1600 | 1800 |
| Y軸行程 | mm | 800 | 900 | 900 |
| Z軸行程 | mm | 700 | 700 | 800 |
| 工作臺尺寸 | mm | 1700×800 | 1800×900 | 2000×900 |
| 工作臺最大承重 | kg | 1500 | 1500 | 1600 |
| T型槽（槽數×寬度×間距） | mm | 5×22×135 | 5×22×165 | 5×22×165 |
| 主軸錐孔 | BT50/Φ150 | BT50/Φ150 | BT50/Φ190 | |
| 主軸功率 | KW | 18.5/22 | 18.5/22 | 22/26 |
| 主軸最大轉速 | rpm | 6000/8000 | 6000/8000 | 6000/8000 |
| 快速移動（X/Y） | mm/min | 15000 | 15000 | 15000 |
| 快速移動（Z） | mm/min | 12000 | 12000 | 12000 |
| 切削進給 | mm/min | 1-5000 | 1-5000 | 1-5000 |
| 進給電機 | NM | 25/32/25 | 32/40/32 | 32/40/32 |
| 主軸鼻端至工作臺面距離 | mm | 170-800 | 170-800 | 160/900 |
| 主軸中心至立柱導軌面距離 | mm | 810 | 950 | 950 |
| 最大刀具直徑（相鄰/空刀） | mm | Φ112/Φ200 | Φ112/Φ200 | Φ112/Φ200 |
| 最大刀具長度 | mm | 300 | 300 | 300 |
| 最大刀具重量 | kg | 18 | 18 | 18 |
| 定位精度 | mm | ±0.01 | ±0.01 | ±0.01 |
| 重復定位精度 | mm | ±0.0075 | ±0.0075 | ±0.0075 |
| 機床重量 | kg | 13000 | 14000 | 15000 |
| 外形尺寸 | mm | 4300×3200×3100 | 4500×3350×3200 | 5100×3800×3200 |
1580加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構
1580加工中心的X、Y、Z三軸伺服控制半閉環式立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序，適用于機械加工及模具制造領域。機身及主要構件均為高強度鑄鐵,金相組織穩定，確保機床長期使用的穩定性；
立柱底部為A字型橋跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；X、Y為線性導軌，Z向?yàn)榫匦螌?dǎo)軌；采用高速、高精度、高剛性主軸單元，采用集中間歇式自動潤滑系統，機床外防護采用全封閉結構設計，安全可靠
1580加工中心，?也稱為立式加工中心，?是一種高效的機床設備，?適用于多種行業和領域。?它的主要技術特點包括：?
高速精密加工：?能夠在一次裝夾下完成銑削、?鏜削、?鉆削、?攻絲等工序，?適用于中小型機械零件的高速精密加工。?
多行業應用：?特別適用于通用機械、?汽車、?航天航空、?儀表、?紡織機械等行業，?能夠滿足這些行業對零件精度和效率的高要求。?
可選配高性能主軸：?針對模具加工，?可選配10000rpm皮帶式主軸，?進一步提高加工效率和精度。?
數控系統：?配置SIEMENS 828D數控系統，?提供強大的數控功能和80位浮點數納米計算精度，?確保高精度加工的同時，?提高生產效率。?
此外，?1580加工中心還具有占地面積小、?結構緊湊的特點，?適合各種中小型機械零件的加工需求。?無論是批量生產還是單個零件加工，?1580加工中心都能展現出高效的編程和加工能力，?是現代制造業中不可或缺的重要設備之一
