加工中心廠家關于VMC1160加工中心的介紹:
VMC1160加工中心參數
項目 | 內容 | 單位 | 參數 |
工作臺 | 工作臺面(長*寬) | mm | 1200*600 |
– | 工作臺承重 | Kg | 800 |
行程 | X/ Y / Z | mm | 1100*600*600 |
– | 主軸端面到工作臺面 | mm | 120–720 |
T型槽 | 規格 | mm | 5*18 |
– | 中心距 | mm | 100 |
主軸 | 錐度 | – | BT40 |
– | 主軸中心至立柱導軌距離 | mm | 600 |
– | 主軸轉速 | rpm | 8000 |
– | 額定功率 | Kw | 11 |
– | 驅動系統 | – | 皮帶傳動 |
精度 | 定位精度 | mm | 0.008 |
– | 重復定位精度 | mm | 0.005 |
軸向電機 | 額定功率 | Nm | 23/23/23 |
進給速度 | X/Y/Z最大快移速度 | m/min | 36/36/24 |
– | X/Y/Z最大切削速度 | mm/min | 1-10000 |
刀庫 | 型式 | – | 圓盤刀庫 |
– | 容量 | 把 | 24 |
通用參數 | 氣源要求 | kg | ≥6 |
– | 機床重量 | kg | 7300 |
– | 外形尺寸 | mm | 3400*2480*2960 |
– | 電力要求 | KVA | 3相380V 15KVA |
VMC1160加工中心配置
一、標準配置
VMC1160 | 標準配置 |
數控系統 | FANUC OI MF(支持第四軸) |
鑄件 | 優質樹脂砂鑄造 |
主軸 | 臺灣主軸8000轉 |
絲杠 | 臺灣上銀/銀泰 |
刀庫 | 臺灣24把圓盤刀庫 |
打刀缸 | 臺灣亞德客 |
軸承 | 日本NSK |
內防護 | 海東 |
外防護 | 全防護 |
二.1160數控加工中心選擇配置
項目 | 選擇配置 |
系統 | KND2000MF;三菱M80;臺灣新代 |
刀庫 | 臺灣24把機械手刀庫 |
第四軸 | 數控分度頭 |
數控回轉盤 |
1.產品介紹

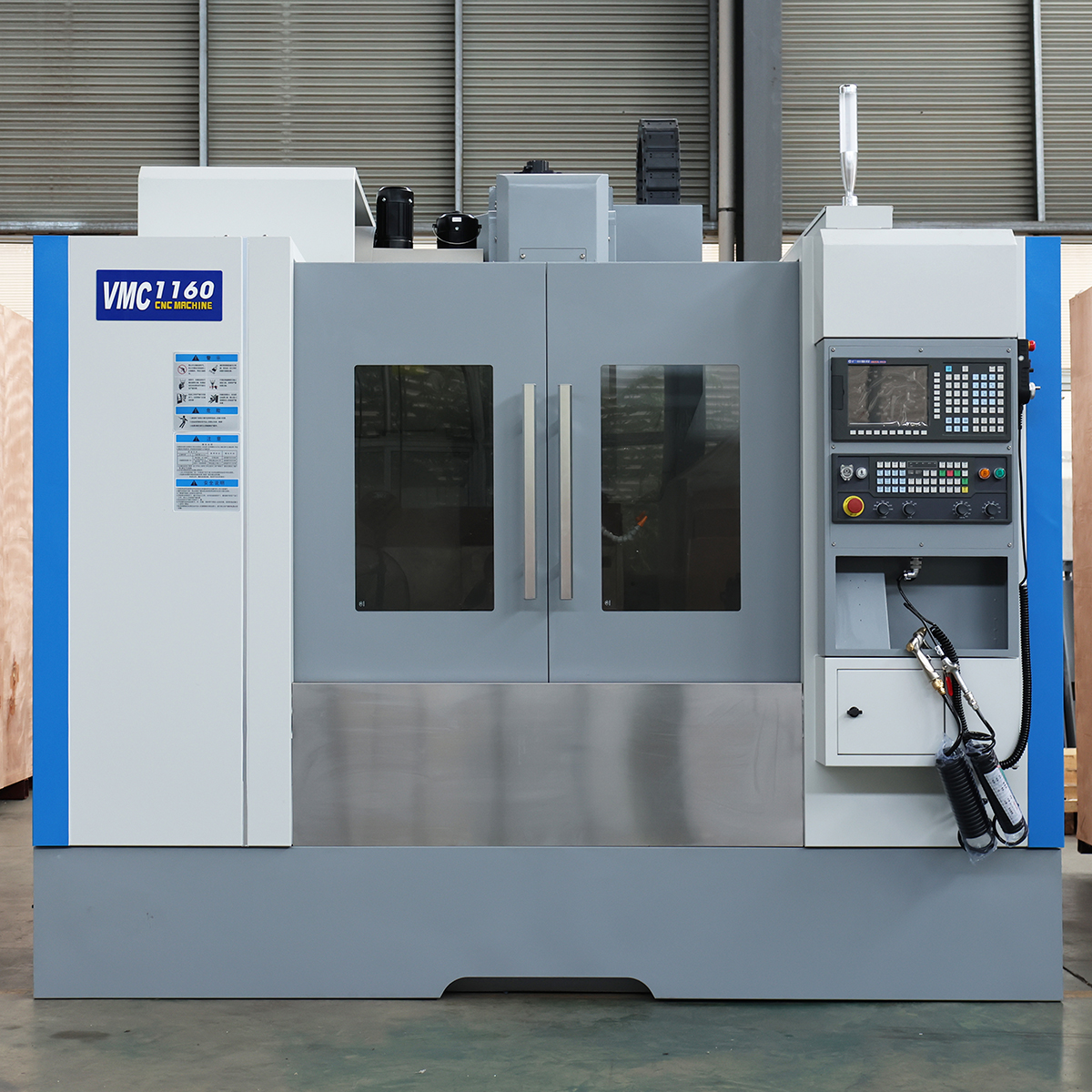

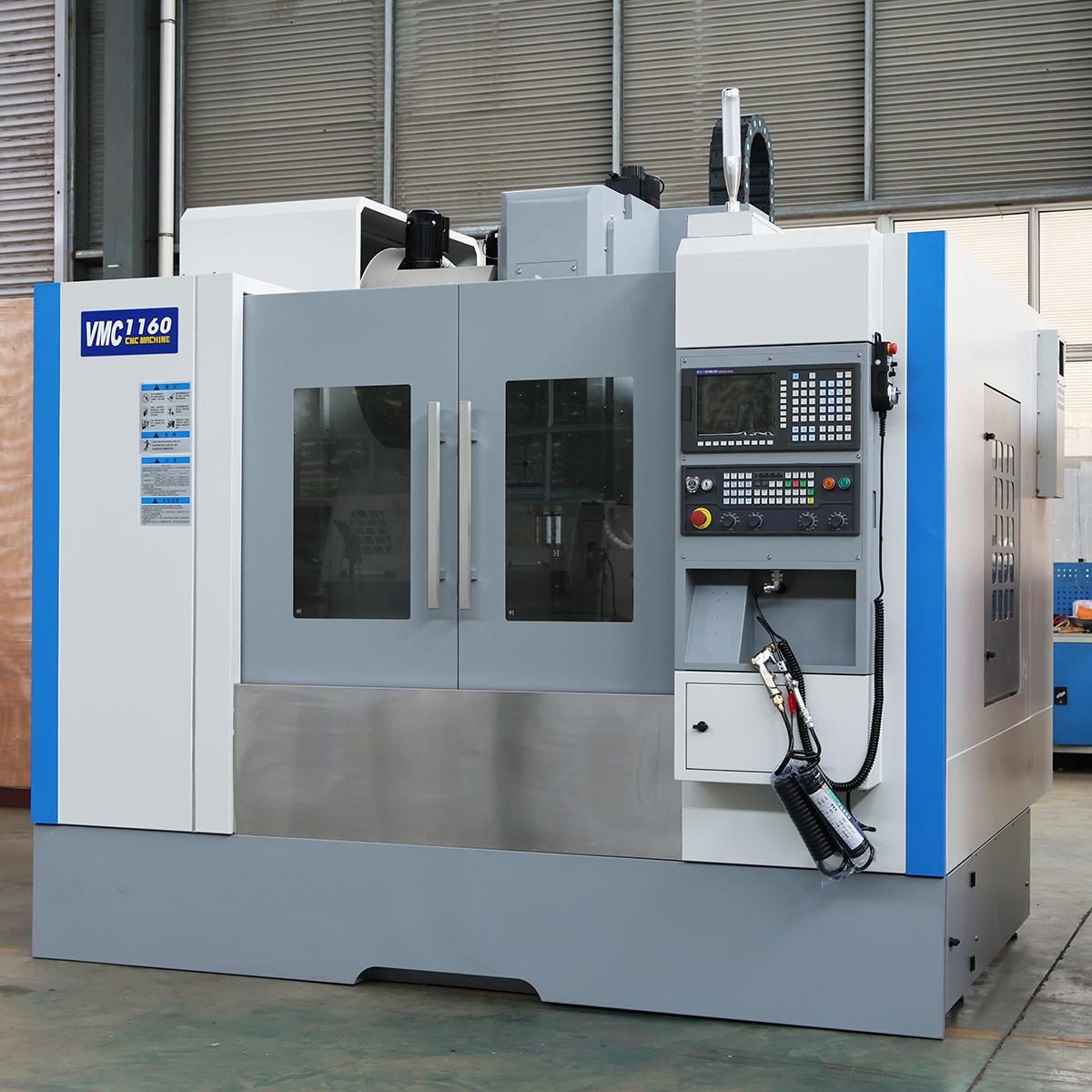

產品型號:VMC-1160
產品名稱:立式加工中心
標準系統:發那科OI-MF
產品說明:
1、X、Y、Z三軸行程:1100x600x600mm
2、主軸轉動方式為皮帶連接,最高轉速:8000轉。
3、刀庫標準配置為圓盤24把刀庫,滿足客戶的需求。
4、頭部組為重型箱型結構,內部肋骨強化,高剛性。
5、主軸打刀方式采用油壓機構,打刀時主軸均勻受力,延長軸承壽命。
6、電器箱采內分隔離式設計,將控制器之發熱源部分給予以分離,前面使用熱交換器散熱,避免外界粉塵進入電箱;后側使用風扇為扇熱板散熱。
7、三軸采用高精密滾珠螺桿,結合精密螺帽預壓和尾端預拉裝置,確保機臺背隙與熱變形長時間保持在低值。
8、X、Y軸采用滾柱式線性導軌,具有高剛性,低噪性,可做快速位移及獲得 循環精度,快速移動速度為36/36/24m/min。
9、所有成品均經過激光定位補正及循園測試,以確保 定位精度及伺服特性,且機臺出貨前經嚴格的檢驗措施,確保機臺的各項精度長期穩定。
