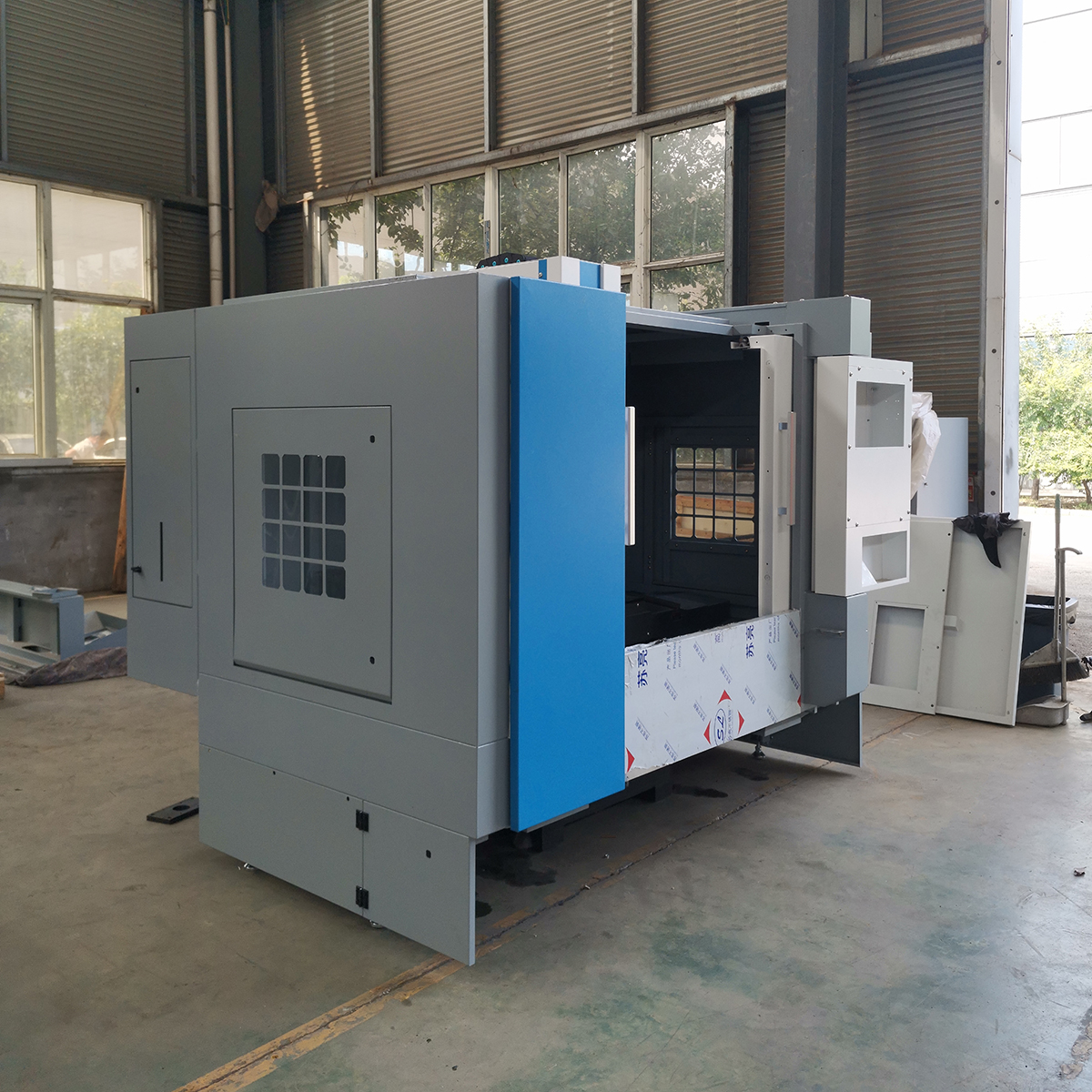

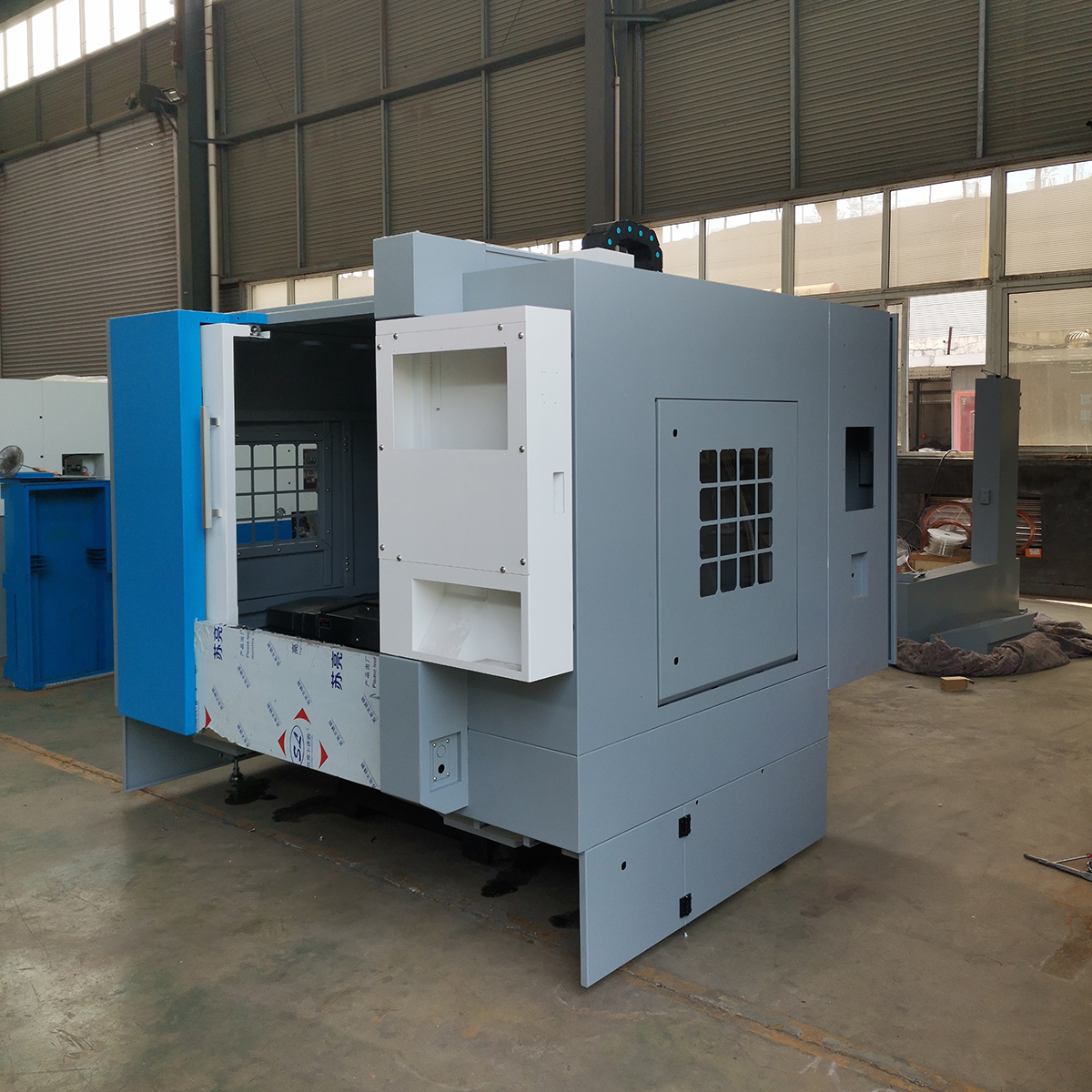

加工中心廠家關于VMC640加工中心的介紹:
該產品為X、Y、Z三軸伺服控制半閉環式立式加工中心，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。能夠?qū)崿F(xiàn)對盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等工序加工，適合于小型零件的高效加工制造。
| 機型項目 | VMC640 |
| 工作臺面尺寸（寬×長）（mm） | 700X410 |
| 工作臺移動方向行程（X軸，mm） | 600 |
| 主軸滑座移動方向行程（Y軸?mm） | 400 |
| 主軸上下移動方向行程（Z軸?mm） | 510 |
| 主軸端面至工作臺面距離 | 150-660 |
| 工作臺T型槽（數目－尺寸×間距） | 5-14×63 |
| 聯軸器 | 臺灣S+P |
| 主軸規格（型號/安裝直徑） | BT40/Φ120（8000?rpm） |
| 主軸傳動方式 | 同步帶 |
| XYZ軸滾珠絲桿規格 | X：4012；??Y：4012；??Z：4012 |
| X/Y/Z軸導軌規格 | X軸35滾珠線軌?；Y軸35滾珠線軌Z軸35滾珠線軌 |
| 主軸電機 | 主軸電機：5.5KW； |
| 工作臺承重(KG) | 400 |
| 整機重量(T) | 3.1 |
主要結構特點
1、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用剛性的鑄鐵結構，在底座的內部分布著加強筋，滑座為箱體式結構，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，使機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。
2、 X、Y.、Z向?qū)к墳檫M(jìn)口優質滾動直線導軌，配合自動強制潤滑，實現機床的高速運動；
3、 X、Y、Z三個方向進給采用滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，提高機床的定位精度；
4、 采用臺灣品牌主軸單元，軸向和徑向承載能力強，轉速達8000rpm；
5、 主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，提高刀具夾持的精度；
6、 X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護，提高絲杠及導軌的清潔，機床的傳動及運動精度；
7、 機床外防護采用全封閉結構設計；
8、 采用高質量的16把圓盤（斗笠）式刀庫，換刀準確，時間短，效率高，經多次 運轉測試，符合要求；
9、 采用集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定；
10、 本機床操作方便，靈活快捷；
