加工中心廠家關于XH6350臥式加工中心的介紹:
XH6350臥式加工中心參數如下:
| 項目 | XH6350臥式加工中心 | |
| 行程 | 工作臺移動方向X軸 | 650mm |
| 主軸滑座移動方向Y軸 | 650mm | |
| Z軸 | 670mm | |
| 主軸端面至工作臺中心距離 | 240-910mm | |
| 主軸中心至工作臺面距離 | 0-650mm | |
| 回轉工 作 臺 | 工作臺面積（寬*長） | 500×500mm 液壓鎖緊 |
| 工作臺最大負荷 | 500Kg | |
| T型槽(槽x寬x中心距) | 6×14×80 | |
| 分度精度 | ±3″ | |
| 重復精度 | ±1″ | |
| 主 軸 | 主電機功率 | 11/15kw（伺服電機） |
| 主軸內錐 | BT50 | |
| 主軸最高轉速 | 6000rpm | |
| 刀庫 | 刀具容量 | 24把 |
| 最大刀具(鄰/空)直徑 | ф127/ф178mm | |
| 最大刀具長度 | 300mm | |
| 最大刀具重量 | 15kg | |
| 快速位移 | X/Y/Z車由快移 | 15/10/10m/min |
| 切削進給速度 | 1～5000mm/min | |
| 其他 | 機床外形尺寸(長×寬×高) | 3200×3200×2700mm |
| 機床凈重 | 9500Kg | |
XH6350臥式加工中心標準配置
| 項目 | 名稱 |
| 1 | FANUC Oi- MD數控系統 |
| 2 | FANUC主軸交流伺服電機 β12 ?11/15Kw ?52.5N.M |
| 3 | X/Y/Z軸伺服電機β22 ?2.5/2.5/2.5Kw ?20N.M |
| 4 | 24把圓盤式刀庫 |
| 5 | BT50型(6000RPM)精密主軸單元實際轉速60-2400RPM，利于低速重切削 |
| 6 | Y(垂直)兩根滾柱式直線導軌、Z軸四根滾柱式直線導軌全支撐；X軸超重載滾柱式直線導軌 |
| 7 | 三軸精密絲杠副 |
| 8 | 三軸導軌防護系統 |
| 9 | 間歇式自動潤滑系統 |
| 10 | 冷卻液系統 |
| 11 | 液壓系統 |
| 12 | 氣動系統 |
| 13 | 主軸箱自動平衡系統 |
| 14 | 手動排屑系統 |
| 15 | 巧.工作燈、警示燈 |
| 16 | 半防護飯金系統 |
XH6350臥式加工中心是一種高精度、?高效率的機床，?廣泛應用于各種金屬材料的加工領域。?它采用先進的數控技術，?能夠實現復雜工件的自動化加工，?提高生產效率和加工精度。?
主要特點
高精度加工：?
XH6350臥式加工中心遵循GBT 18400.1-2010和GBT 18400.4-2010等標準，?對機床的幾何精度、?定位精度和重復定位精度有嚴格要求。?
配備高精度、?高轉速、?高剛度的主軸軸承，?采用油脂潤滑和外循環強制式冷卻，?確保主軸運轉時精度高、?噪聲低、?震動小、?熱變形小。?
高效切削：?
機床的主要構件剛度高，?主軸轉速恒功率范圍寬，?低轉速扭矩大，?可進行強力切削。?
配備高功率的主電機，?如某些型號的主電機功率可達15kw，?主軸最高轉速可達6000rpm。?
高速定位：?
通過交流伺服電機經聯軸節和滾珠絲杠副直聯，?導軌副采用進口知名品牌的直線滾動導軌副，?響應速度快。?

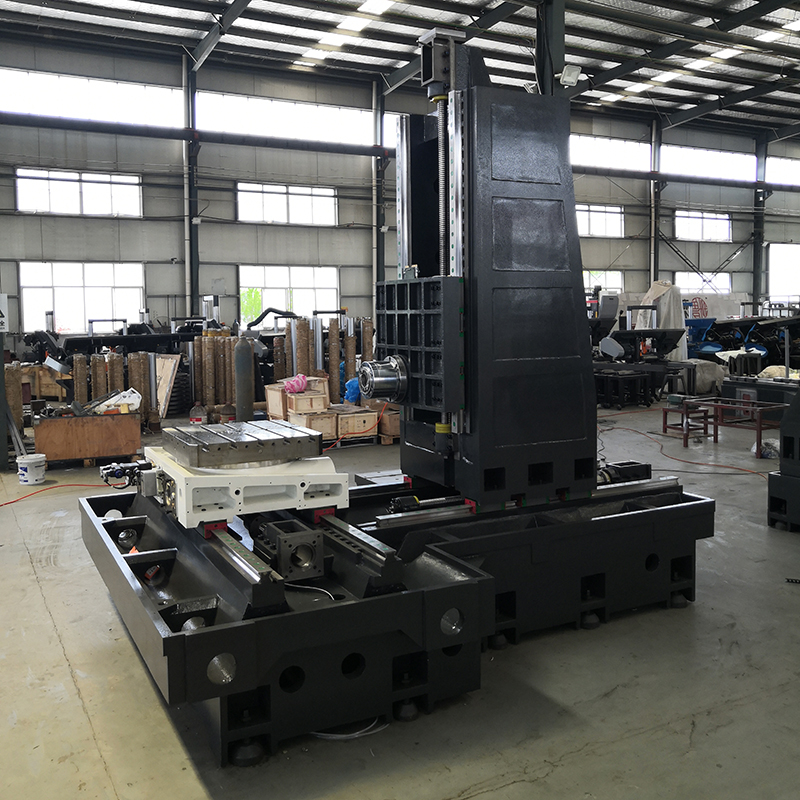

機電一體化：?
機床設計采用了機電一體化結構，?控制柜、?氣動裝置都安裝在立柱床身上，?減少了占地面積，?簡化了搬運和安裝。?
安全防護：?
機床外圍采用全封閉式安全防護罩，?使加工過程中的冷卻液和鐵屑得到安全充分的回收
XH6350臥式加工中心:
工作臺尺寸：?通常為500x600mm。?
三軸行程：?630×550×550mm。?
工作臺最大承重：?500kg。?
主軸端面至工作臺中心距離：?140-690mm。?
主軸錐孔：?BT5023。?
主軸最高轉速：?6000rpm。?
主軸電機功率：?根據配置不同，?可能有11/15kw等選項。?
機床重量：?6000kg。?

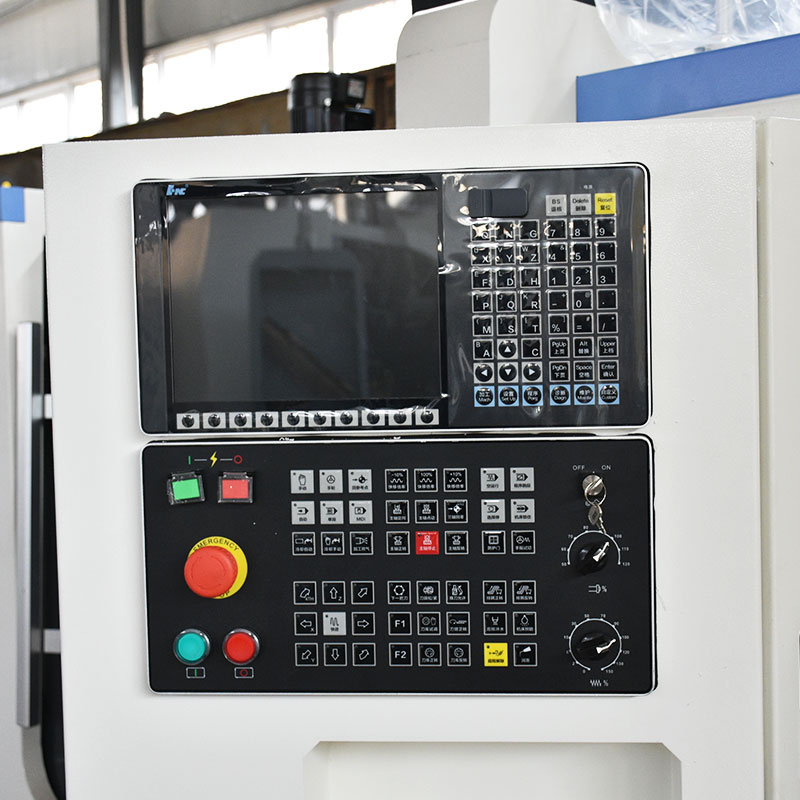

控制系統
XH6350臥式加工中心可能配備Fanuc 0i MD系統等先進的數控系統，?這些系統具有完善可靠的聯鎖、?安全保護和故障診斷報警等功能，?配有RS232標準通訊接口，?能實現DNC加工
