加工中心廠家關于XK4024龍門加工中心的介紹:
XK4024龍門加工中心簡介:
●1、底座、工作臺、立柱、橫梁、滑座、主軸箱等主要基礎件采用HT300鑄鐵，箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過充分的時效處理，為機床長期使用性能的穩定性提供了保障。
?●2、X、Y、Z向?qū)к壘鶠榕_灣HIWIN超重載直線滾動導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性；X向?yàn)閮筛€軌；Y向?qū)к壊捎秒A梯式平行結構，兼顧兩導軌的垂直及水平兩方向的跨距，具有受力均勻、高剛性、抗彎抗扭等優點：Z向?yàn)?50寬方形滑枕，在前、左、右方向分別有一根55寬滾柱式直線導軌，運行精度高，剛性強，適合強動力切削。
?●3、主軸箱左右兩側各有一個平衡油缸，通過氣液轉換裝置實現自動自動同步平衡，無需外接動力源，保證主軸箱運動順暢、穩定；Z向驅動電動機具有失電制動裝置；

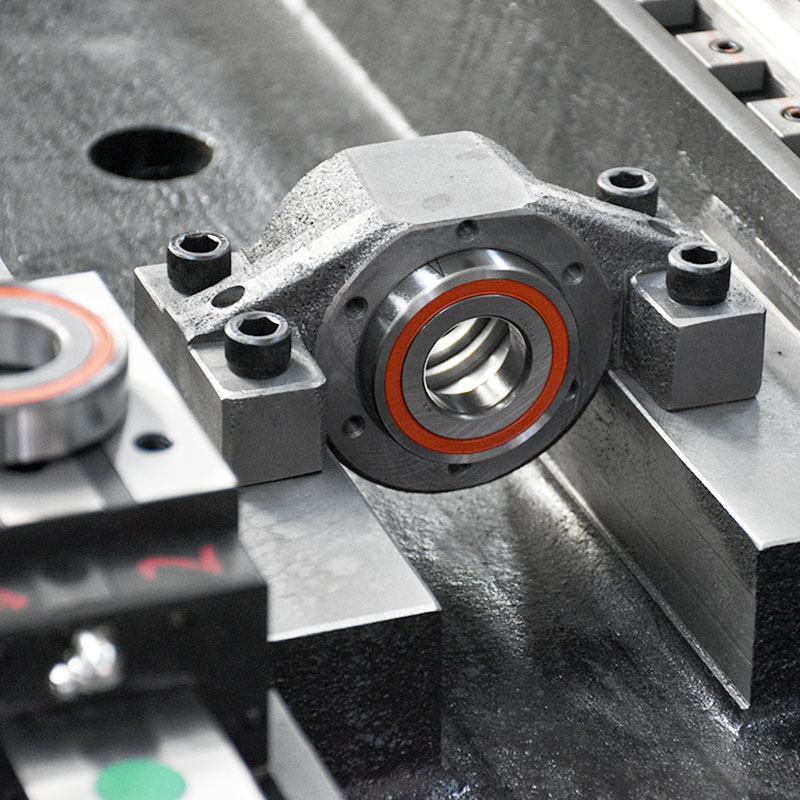

?●4、X、Y、Z三個方向進給采用高剛性的外循環插管式雙螺母預壓P3級大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；
?●5、采用臺灣專業廠家生產的高速、高精度、高剛性重載主軸單元，軸向和徑向承載能力強，主軸為直連型主軸，精度高，噪音小，傳輸動力效率高可達98%以上（減少動力在傳輸過程中的損耗），高轉速可達6000rpm。

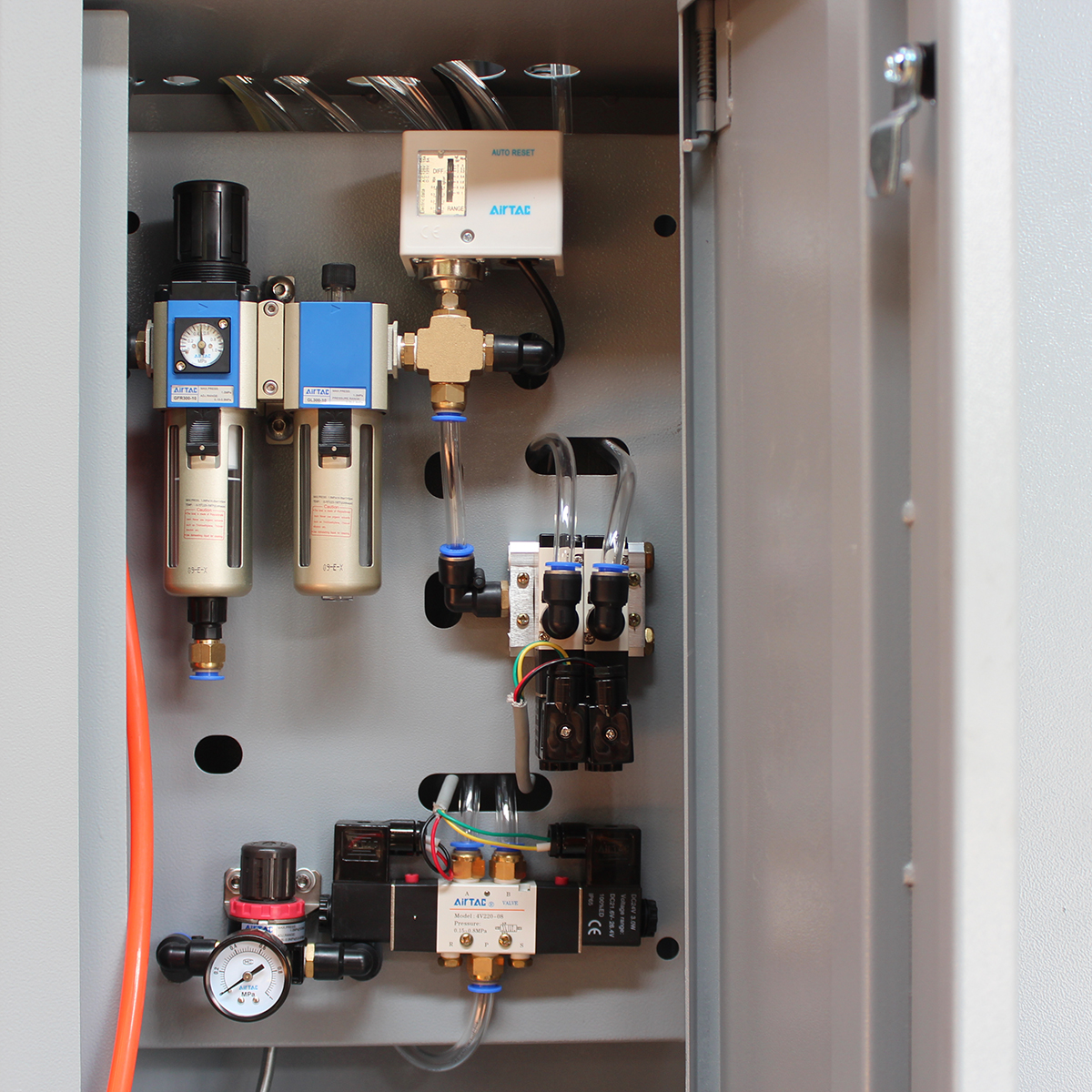

?●6、主軸采用增壓缸打刀及中心吹氣結構，在主軸打刀時可有效卸荷對內部軸承的沖擊并迅速用中心高壓氣體對主軸內錐進行清潔，保證主軸及刀具的精度和壽命；
?●7、X、Y方向?qū)к墶⒔z杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；
?●8、機床外防護采用簡易實用的防護結構設計，操作方便、靈活可靠；
?●9、采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

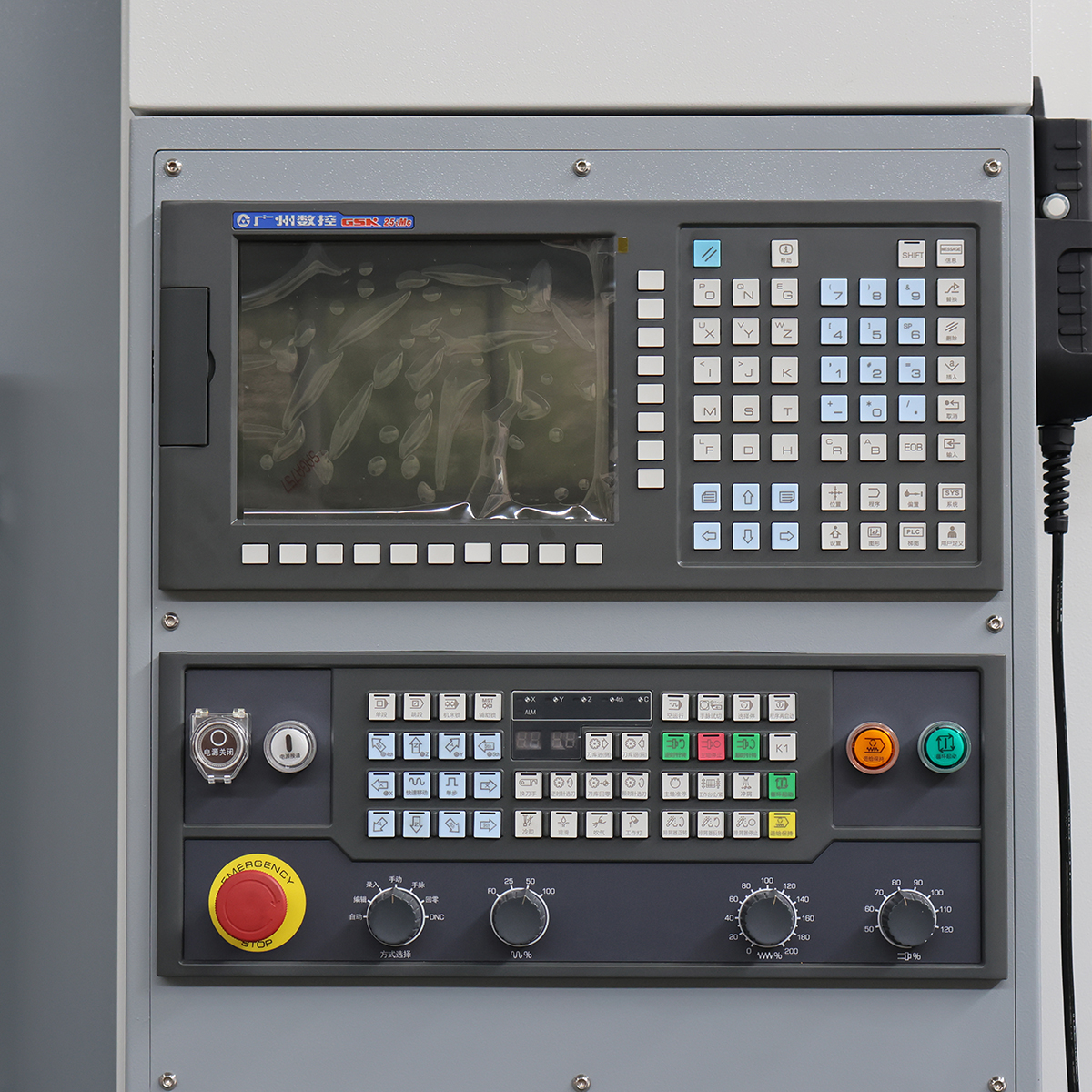

?●10、機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。
XK4024龍門加工中心參數如下:
| 項目 | XK4024龍門加工中心 |
| 工作臺移動方向X軸 | 4200mm |
| 主軸滑座移動方向Y軸 | 2400mm |
| Z軸 | 1000mm |
| 主軸端面至工作臺 | 200-1000mm |
| 主軸中心至立柱導軌 | 450mm |
| 過龍門寬度 | 2400mm |
| X軸快速移動 | 12m/min |
| Y軸快速移動 | 12m/min |
| Z軸快速移動 | 10m/min |
| 切削進給 | 1-5000mm/min |
| 工作臺面積（寬*長） | 2000*4000mm |
| 最大承重 | 6000Kg |
| 工作臺面距地面高度 | 810mm |
| T型槽 | 9-22-180mm |
| 主軸轉速 | 50-6000r/min |
| 主軸錐孔 | BT50 |
| 主電機功率（扭矩力） | 22KW |
| 進給電機功率X/Y/Z | 15/18.5KW（143NM） |
| 進給電機X/Y/Z | 36（加星型減速器）/36（加星型減速器）/36NM |
| 定位精度 | 0.03/0.025/0.02mm |
| 重復定位精度 | 0.015/0.01/0.01mm |
| 機床重量 | 39000Kg |
XK4024龍門加工中心是一款具有高效加工能力和靈活配置的全自動頭倉系統。?以下是對其特點的詳細介紹：?
加工效率與靈活性：?
該系統配備各種型式的附加銑頭，?能夠顯著提高機床的加工效率。?
輕松實現換刀，?同時提供自動五面體和立臥雙輸出五面體機型，?以滿足客戶多樣化的加工需求。?
結構特點：?
雖然具體的XK4024龍門加工中心的結構細節可能因制造商而異，?但一般來說，?龍門加工中心的主要結構包括底座、?工作臺、?立柱、?橫梁、?滑座和主軸箱等。?這些主要基礎件通常采用高剛性材料，?如HT300鑄鐵，?并通過合理的結構設計來保證機床的穩定性和精度。?
傳動與導軌系統：?
類似于其他龍門加工中心，?XK4024可能采用高精度、?高剛性的傳動和導軌系統，?如臺灣HIWIN超重載直線滾動導軌，?以確保機床的快速移動和高精度定位。?
主軸系統：?
主軸單元可能采用高速、?高精度、?高剛性的重載主軸單元，?具有強大的軸向和徑向承載能力，?以及高轉速和傳輸動力效率。?
精度與穩定性：?
龍門加工中心通常具有出色的定位精度和重復定位精度，?這對于加工高精度零件至關重要。?XK4024龍門加工中心也不例外，?其精度指標可能達到很高的水平。?
自動化與控制系統：?
該系統可能配備先進的數控系統，?如Fanuc 0i MD系統，?具有完善可靠的聯鎖、?安全保護和故障診斷報警等功能。?
自動化程度高，?能夠?qū)崿F(xiàn)DNC加工等高級功能，?提高生產效率和加工質量。?
XK4024龍門加工中心結構特點：?
工作臺基本上是長方形的，?采用鑄鐵或焊接件構成，?設計先進，?經過時效及二次回火處理，?確保加工精度的穩定和機床壽命。?
龍門由一個橫梁和兩個立柱構成，?分為橫梁固定、?橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。?
滑枕有開式和閉式兩種型式，?開式結構的滑枕截面積大，?閉式結構的滑枕截面積小。?

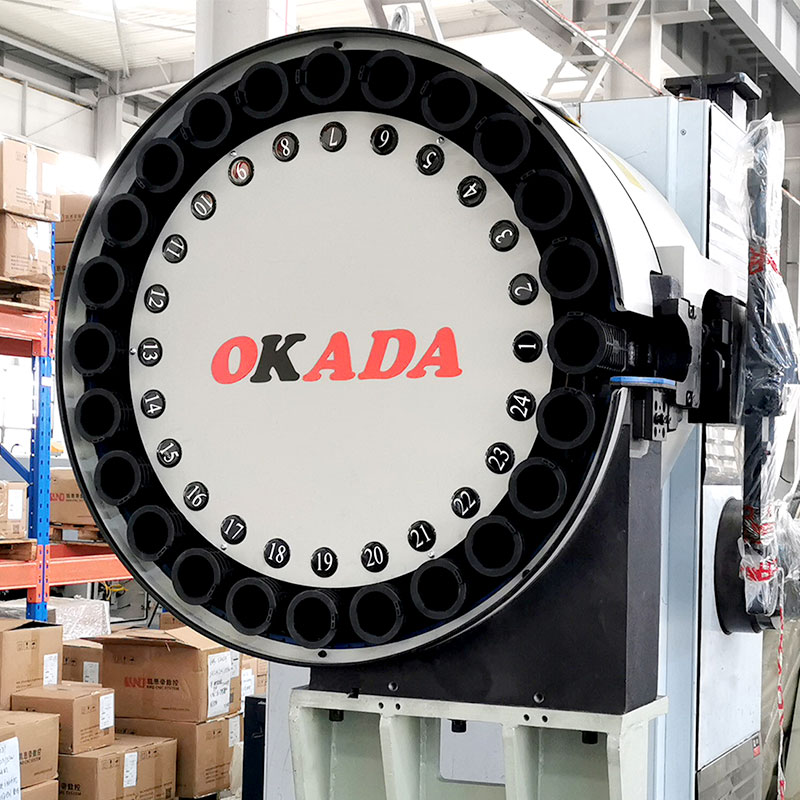

刀庫的基本型式包括轉塔型、?輪鼓型和鏈長型三種。?
XK4024龍門加工中心主要性能特點：?
主銑頭采用滑枕-減速箱分離設計，?提高銑頭精度，?減速箱內采用雙級齒輪自動變速機構，?滿足粗加工和精加工的工藝要求。?
高精度主軸組合軸承保證主銑頭的高性能和高精度，?滑槽銑頭使用液壓缸實現平衡，?運動順暢。?
3軸傳動采用進口高精度預緊球鏟運機或雙齒輪-齒條無間隙傳動，?確保傳動精度。?
3軸反饋使用光電編碼器實現半閉環位置反饋，?或根據用戶要求使用光柵尺實現整個閉環位置反饋
