加工中心廠家關于GMC1612龍門加工中心的介紹:
GMC1612龍門加工中心說明如下:
-
- X、Y、Z三軸行程：1800x1200x600mm
- 主軸轉動方式直連接傳動，zui高轉速：8000轉。
- 頭部組為重型箱型結構，內部肋骨強化，高剛性。
- 主軸打刀方式采用氣動機構，打刀時主軸均勻受力，延長軸承壽命。
- 電器箱采內分隔離式設計，將控制器之發熱源部分給予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。
- 三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
- X、Y軸采用滾柱式線性導軌，具有高剛性，低噪性，可做快速位移及獲得zui佳循環精度。
- 所有成品均經過激光定位補正及循園測試，以確保定位精度及伺服特性，且機臺出貨前經嚴格的檢驗措施，確保機臺的各項精度長期穩定。
GMC1612龍門加工中心參數如下:

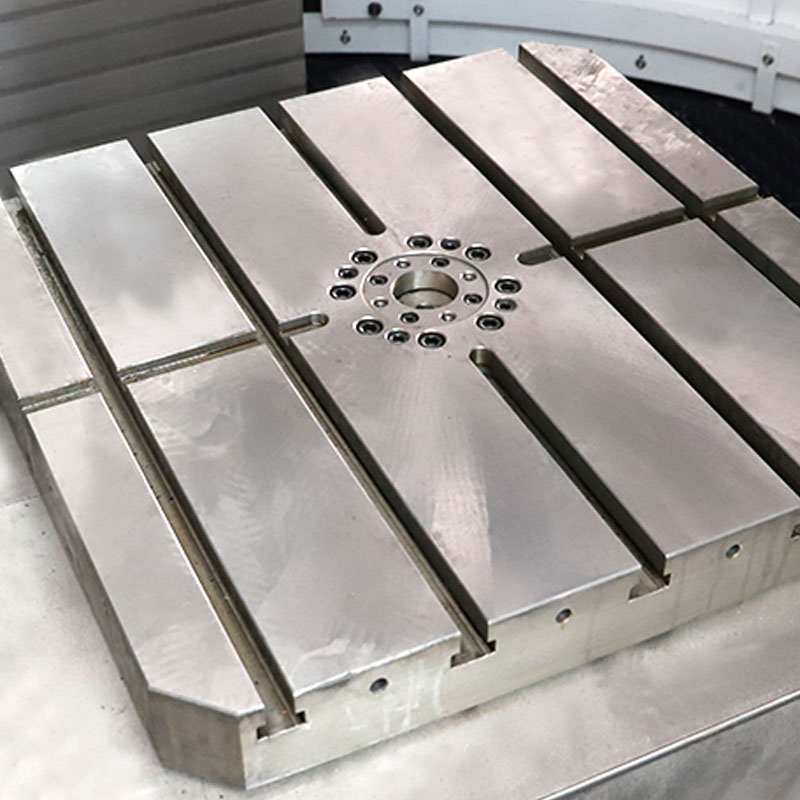

| 工作臺尺寸 | mm | 1600×800 |
| X/Y/Z軸行程 | mm | 1800/1200/600 |
| 主軸端面至工作臺距離 | mm | 150-750 |
| 兩立柱距離 | mm | 1200 |
| 工作臺最大負重 | Kg | 3000 |
| X/Y/Z軸快速進給 | m/min | 12/12/10 |
| X/Y/Z絲桿規格 | 5012/4012/4012 | |
| X/Y導軌規格 | mm | RGH45/45 |
| 定位精度 | mm | ±0.01/300 |
| 重復定位精度 | mm | ±0.01/300 |
| 主軸最高轉速 | rpm | 12000 |
| 主軸端錐度 | mm | BT40 |
| 控制器系統 | / | 新代22i |
| X/Y/Z軸電機功率 | N | 28+18.6+18.6 |
| 主軸電機功率 | Kw | 7.5/11 |
GMC1612龍門加工中心具有以下特點和規格：?
規格：?三軸行程為1600x1200x8000mm，?工作臺尺寸為1600x1200mm。?
性能參數：?主軸轉速范圍從50到8000轉/分鐘，?主電機功率為15kw。?三軸快移速度達到24/24/24m/min，?進給速度范圍為0-10m/min。?

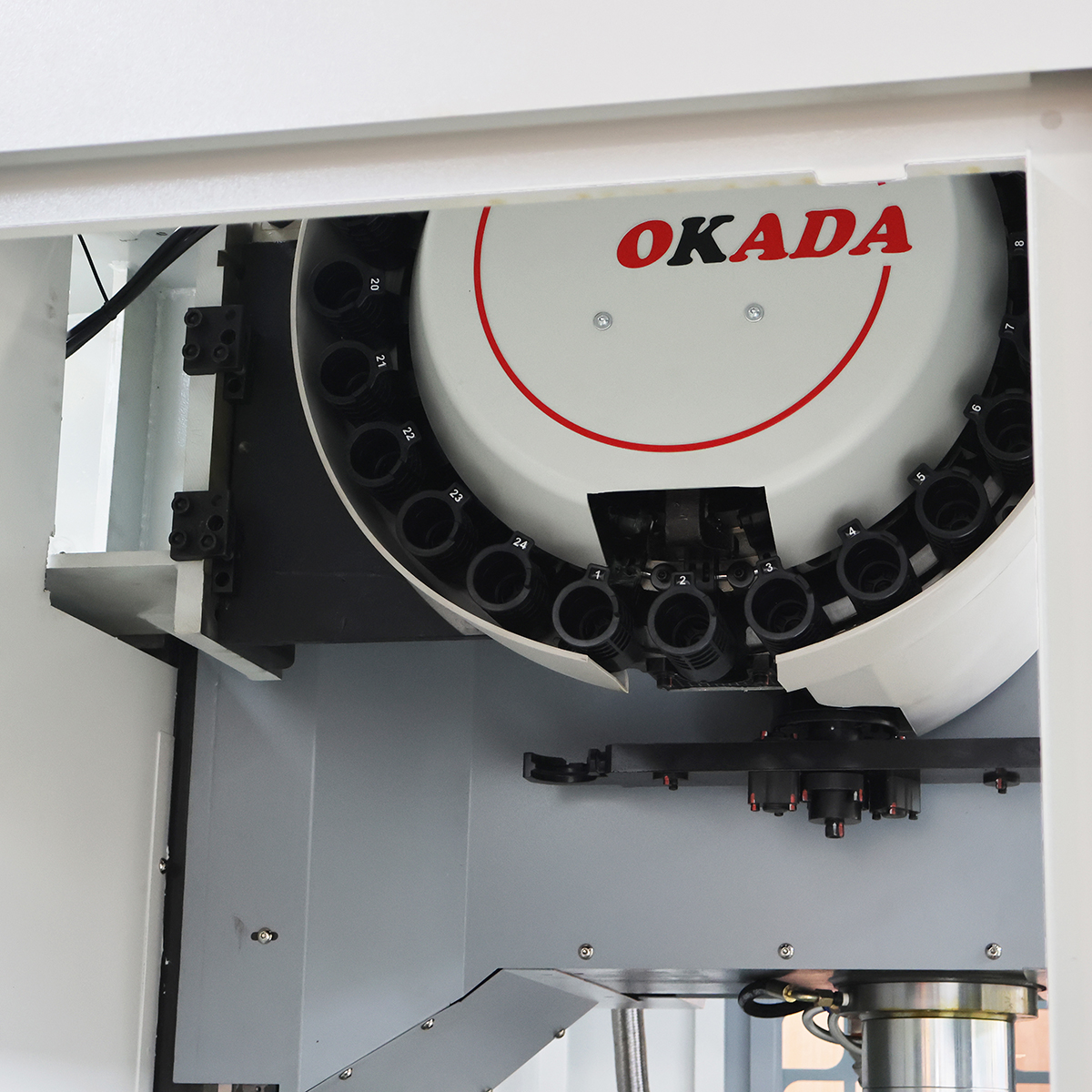

刀庫配置：?采用圓盤式的刀庫形式，?擁有24個刀位。?
工作臺承重：?能夠承受最大1000kg的重量。?

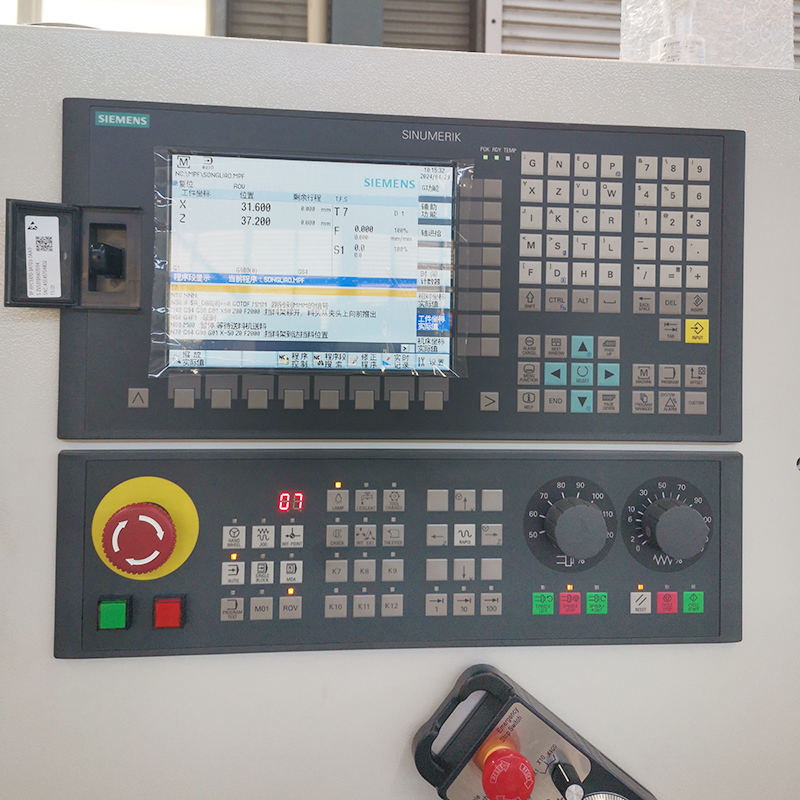

控制形式：?采用數控控制，?支持中文/英文操作界面。?
應用領域：?適用于金屬材料的加工，?能夠進行銑削、?鏜孔、?鉆孔、?剛性攻絲及三軸聯動曲面加工。?
結構特點：?采用龍門式結構，?具有高穩定性和高精度，?適合加工大型和形狀復雜的工件。?
GMC1612龍門加工中心還支持根據客戶需求增加直角銑頭，?實現一次裝夾完成五面加工，?有效提高加工精度和效率。?
GMC1612龍門加工中心采用了雙絲杠、?雙電機、?獨立驅動、?雙工作臺的設計，?這種設計適用于批量零件的高效加工。?雙工作臺自動交換功能可以縮短輔助工作時間，?從而提高加工效率。?
此外，?該加工中心還具備高剛性結構，?能夠提供相同的動態特性，?即使在承載不同工件重量時也能保持高機床剛性，?同時減少了占地面積，?提高了空間利用率。?
在精度方面，?GMC1612龍門加工中心的主軸運轉時具有高精度、?低噪聲、?小震動、?小熱變形的特點，?主軸頭輸出扭矩大，?
適合進行強切削。?X、?Y、?Z坐標軸采用交流伺服電機及重載直線滾動導軌副，?具有強大的承載和抗扭曲能力，?摩擦系數小，?響應速度快，?穩定性好，?能夠?qū)崿F(xiàn)高速、?高精度定位。?
