加工中心廠家關于VMC1165加工中心的介紹:

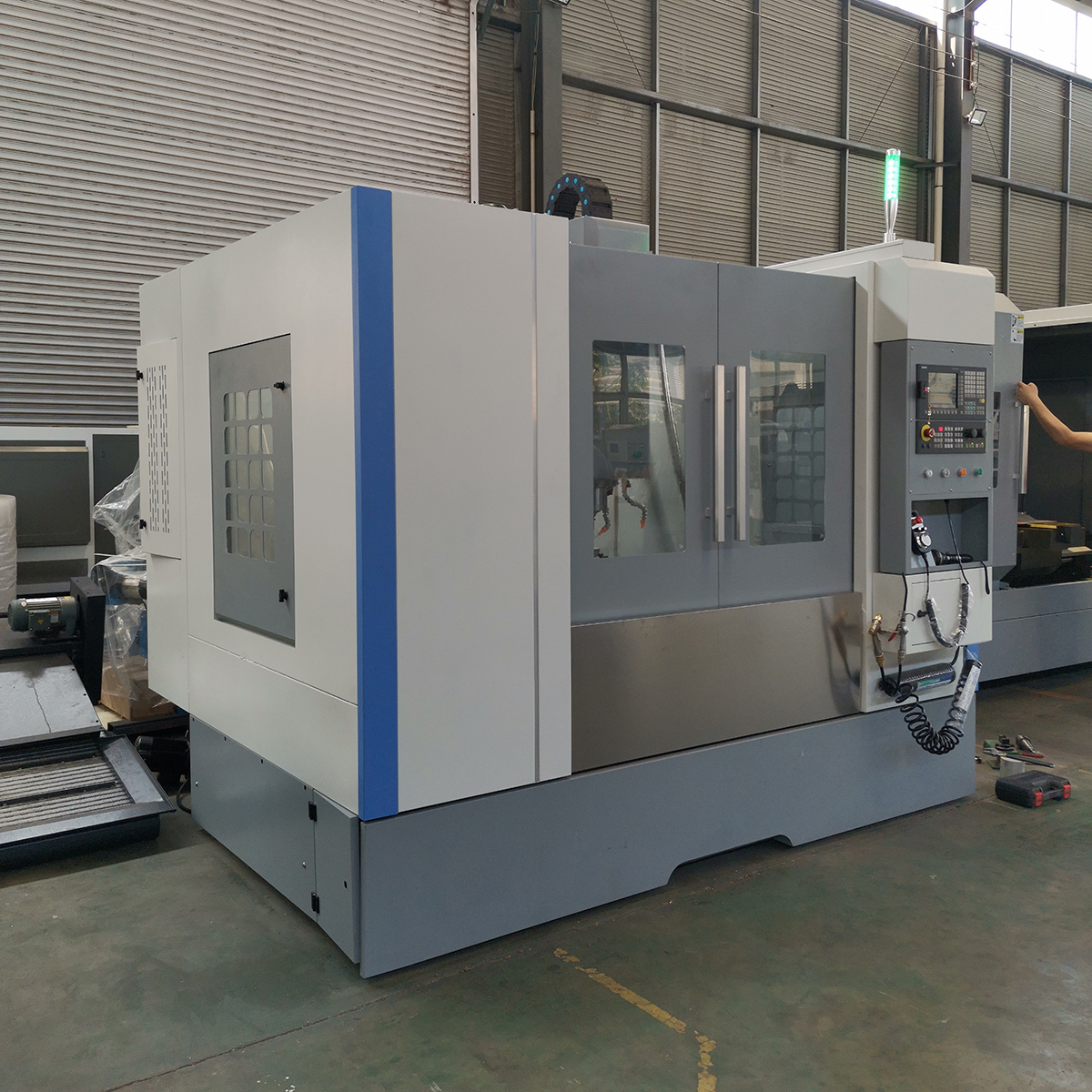

VMC1165加工中心簡介:
VMC1165加工中心X、Y、Z三軸為伺服直聯控制半閉環立式結構,三軸均為高剛性的矩形導軌,導軌負載大、跨距寬、精度高, 滑動面貼塑,主軸為伺服電機通過同步帶驅動,能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產,能滿足對復雜、高精度零件的加工
●主結構體經三次元分析，所有大件采用優質灰鑄鐵樹脂砂鑄件，達到最佳的結構剛性與穩定性；
●鑄件經二次時效，保證加工精度的穩定。
●三軸絲桿均經預拉伸處理，于高速運轉時，防止熱變形，確保精度。
●X、Y、Z三軸皆采用線性滑軌，具有高剛性，低噪音，低摩擦特性，可做快速位移及獲得最佳循圓精度。
●Y軸大跨距，配合鞍座封閉箱形鑄件設計，有最佳的動態精度。
●超寬導軌，底座箱形設計，符合力流原理，有最佳的剛性。
●合理的配重導向設計，避免配重塊晃動，快速移動或啄鉆提升精度。
●Y軸大行程，涵蓋大部分模型及零件加工的要求。
●主軸電機與驅動電機加大一個規格切削力量大。
●空調系統冷卻能力保證氣溫高季節機床合適溫度，延長機床壽命。
●前拉門和兩側門玻璃均為10mm厚夾膠鋼化玻璃，提高安全性。
VMC1165加工中心參數如下:
| 工作臺 | 工作臺尺寸 | 1200×600 | mm | ||
| 允許最大荷重 | 800 | kg | |||
| T形槽尺寸 | 18×5×90 | mm×個 | |||
| 加工范圍 | 工作臺最大行程- X軸 | 800 | mm | ||
| 滑座最大行程- Y軸 | 650 | mm | |||
| 主軸最大行程- Z軸 | 600 | mm | |||
| 主軸端面至工作臺面距離 | 最大 | 720 | mm | ||
| 最小 | 120 | mm | |||
| 主軸中心到導軌基面距離 | 650 | mm | |||
| 主軸 | 錐孔(7:24) | BT 40 | – | ||
| 轉數范圍 | 50～8000 | r/min | |||
| 最大輸出扭矩 | 70 | N.m | |||
| 主軸電機功率 | 11 | kw | |||
| 主軸傳動方式 | 同步齒型帶 | – | |||
| 刀 具 | 刀柄型號 | MAS403 BT40 | – | ||
| 拉釘型號 | MAS403 BT40-Ⅰ | – | |||
| 進給 | 快速移動 | X軸 | 36 | m/min | |
| Y軸 | 36 | ||||
| Z軸 | 24 | ||||
| 進給速度 | 1-10000 | mm/min | |||
| 三軸拖動電機扭距 | 28/28/28 | NM | |||
| 刀庫(選配) | 刀庫形式 | 斗笠/圓盤 | – | ||
| 選刀方式 | 預選刀 | – | |||
| 刀庫容量 | 24 | 把 | |||
| 最大刀具長度 | 250 | mm | |||
| 最大刀具重量 | 8 | kg | |||
| 最大刀盤直徑 | 滿刀 | φ78 | mm | ||
| 相鄰空刀 | φ120 | mm | |||
| 換刀時間(T-T) | 2-5 | s | |||
| 定位精度 | X軸/Y軸/Z軸 | ±0.008mm | mm | ||
| 重復定位精度 | X軸/Y軸/Z軸 | ±0.003/300mm | – | ||
| 電機
配 置 |
主軸 | βiI12/8000(11/15KW 52.5N.m)0.015 | – | ||
| x軸 | 28 | um | |||
| y軸 | 28 | um | |||
| z軸 | 28 | um | |||
| 機床重量(加刀庫約) | 7300 | kg | |||
VMC1165加工中心標準配置如下
| 配置 | 廠家 | 產地 | |
| 1 | 系統 | KND2000 | 北京 |
| 2 | 電氣元件 | 德力西/斯耐德 | – |
| 3 | 三軸線軌 | 上銀/銀泰 | 臺灣 |
| 4 | 皮帶式主軸 | 丹銓 | 臺灣 |
| 5 | 打刀缸 | 丹銓 | 臺灣 |
| 6 | 刀庫 | 岡田/首輪 | 臺灣 |
| 7 | 三軸聯軸器 | NCHI | 日本 |
| 8 | 三軸鎖緊螺帽 | 盈錫 | 臺灣 |
| 9 | 三軸伸縮護罩 | 弘圳/海東 | 國產 |
| 10 | 容積式自動潤滑系統 | 河谷 | 國產 |
| 11 | 三軸滾珠螺桿(P3級) | 北方/上銀/銀泰 | 國產/銀泰 |
| 12 | 三軸絲桿專用軸承 | TPI | 臺灣 |
| 13 | 氣動元件 | 亞德客/金器 | 臺灣 |
| 14 | 地腳螺栓承座+地腳螺栓+螺帽 | – | 國產 |
VMC1165加工中心X、Y、Z三軸為伺服直聯控制半閉環立式結構,三軸均為高剛性的矩形導軌,導軌負載大、跨距寬、精度高, 滑動面貼塑,主軸為伺服電機通過同步帶驅動,能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產,能滿足對復雜、高精度零件的加工。
VMC1165加工中心是一種立式加工中心，?具有以下特點和規格：?
結構特點：?VMC1165加工中心采用一體成型的鑄件結構，?具有高剛性和高強度。?其箱體結構通過大型五面體加工機一次裝夾完成加工，?保證了高幾何形位精度，?有利于機床長期的穩定性和高精度。?為了防范加工后發生變形，?鑄件還進行了退火處理，?以消除內應力。?
參數規格：?
工作臺尺寸為1300x600mm。?
三軸行程為1100x600x600mm。?
主軸鼻端至工作臺面距離為815mm。?
主軸轉速可達12000rpm。?
VMC1165加工中心采用機械傳動方式，?主電機功率為15kw，?自動化程度為自動。
應用范圍：?VMC1165加工中心廣泛應用于加工鋁件、?五金、?電子、?模具等行業，?其應用范圍相當廣泛。?
VMC1165加工中心以其高剛性、?高強度和優異的幾何形位精度，?成為金屬切削加工的理想選擇，?特別適用于需要高精度和高效率加工的領域。
